木丝吸音板的原理与配方 木丝格科技的技术解析

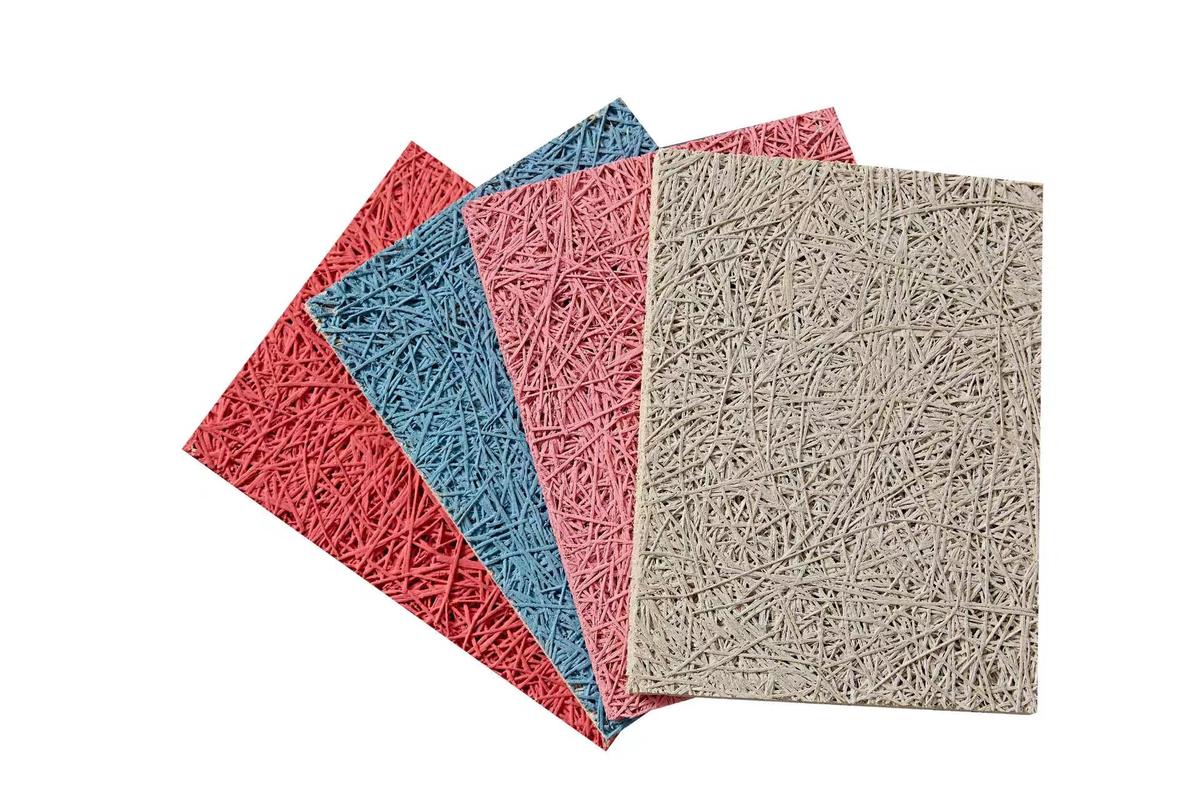

一、什么是木丝吸音板

木丝吸音板是一种以天然木材纤维（木丝）为主要骨架材料，结合无机胶凝材料压制而成的多孔性吸声板材。它兼具木材的质感与无机材料的防火防潮性能，广泛应用于剧院、音乐厅、会议室、体育馆、工业厂房等对声学环境有较高要求的场所。木丝格科技在这一领域深耕多年，形成了从原料筛选到成品成型的一套完整技术体系。

二、木丝吸音板的吸声原理

木丝吸音板的吸声机理并非单一因素作用，而是多孔吸声与共振吸声的复合效果。

1. 多孔吸声机制

木丝之间自然交织形成大量连通的开孔孔隙，孔隙率通常在70%以上。当声波入射到板材表面时，空气质点受声压驱动在孔隙中往复运动，与孔壁产生摩擦，声能转化为热能被耗散。这一机制对中高频声波（500Hz以上）吸收效果尤为显著，吸声系数可达0.7~0.9。

2. 共振吸声机制

木丝板背衬空腔安装时，板材本身的质量与背后空腔中的空气构成质量-弹簧共振系统。当声波频率接近系统共振频率时，空气振动幅度最大，摩擦损耗最强，从而在低频段形成吸声峰值。通过调节空腔深度，可以针对性优化低频吸声性能。

3. 结构因素对吸声性能的影响

• 板厚：厚度增加，中低频吸声系数提升，但对高频影响较小。
• 容重：容重过低导致孔隙过大、流阻不足；容重过高则孔隙闭塞、流阻过大。木丝格科技通过实验确定的最佳容重范围为400~550 kg/m³。
• 背后空腔：空腔深度增大使吸声峰值向低频移动，是调谐吸声频率的重要手段。
• 饰面处理：油漆、贴面等封闭部分表面孔隙，会降低高频吸声效果，需在设计时权衡。

三、木丝吸音板的典型配方体系

木丝吸音板的核心配方由三大组分构成：木丝骨架、胶凝粘结剂和功能添加剂。

1. 木丝骨架（占比约30%~45%）

木丝是板材的骨架与孔隙来源。通常选用轻质软木（如杨木、松木），经刨丝机加工成宽度2~5mm、厚度0.3~0.8mm、长度50~200mm的细长木丝。木丝格科技强调，木丝的形态均一度直接影响板材的孔隙均匀性和力学强度——过碎的木丝降低孔隙连通性，过长过粗的木丝则导致压实不均。木丝需经干燥处理至含水率8%~12%，避免成型过程中水分干扰胶凝反应。

2. 胶凝粘结剂（占比约45%~60%）

这是决定板材强度、防火等级和环保性能的关键组分。常用的胶凝体系包括：

• 菱镁水泥体系：以轻烧氧化镁与氯化镁溶液（或硫酸镁溶液）按一定摩尔比调配，形成镁氧水泥粘结相。该体系防火等级可达A级，强度高，但需严格控制MgO/MgCl₂摩尔比（通常在6~9之间）以防止返卤泛霜。
• 硅酸盐水泥体系：以普通硅酸盐水泥为粘结相，配合少量早强剂。成本较低，耐久性好，但固化时间长、密度偏大。
• 复合体系：木丝格科技的部分产品采用菱镁水泥与少量聚合物乳液（如苯丙乳液，掺量3%~5%）复配，在保持防火等级的同时改善韧性和耐水性能。

3. 功能添加剂（占比约2%~8%）

• 防水剂：如硬脂酸钙、甲基硅酸钠等，掺量0.5%~1.5%，降低板材吸水率（目标≤10%）。
• 阻燃剂：硼砂/硼酸复合体系或氢氧化铝，进一步提升防火性能。
• 防腐防霉剂：针对木丝有机成分，添加铜系或有机季铵盐类防腐剂，防止长期使用中的生物降解。
• 调凝剂：控制胶凝材料凝结时间，适应连续化生产节奏。

4. 参考配方示例（质量份）

| 组分 | 用量（份） |
|------|-----------|
| 干燥木丝 | 35~40 |
| 轻烧氧化镁 | 25~30 |
| 氯化镁溶液（波美度22~24） | 20~25 |
| 苯丙乳液（固含量45%） | 3~5 |
| 硬脂酸钙 | 0.8~1.2 |
| 硼砂 | 0.5~1.0 |
| 水（调节稠度） | 适量 |

实际生产中需根据木丝含水率、环境温湿度及设备工艺条件进行动态调整，木丝格科技建议通过小样试压确定最优配比后再放大生产。

四、生产工艺要点

木丝吸音板的典型工艺流程为：木丝制备→干燥→配料搅拌→铺装成型→压制成型→脱模养护→干燥→切割→表面处理→检验入库。

关键控制点包括：

1. 搅拌均匀性：木丝与胶凝浆料需充分混合，避免局部胶凝材料富集导致孔隙堵塞。
2. 压制压力：压力过高会破坏木丝间孔隙结构，通常控制在0.5~1.5 MPa，以目标容重反推压制参数。
3. 养护制度：菱镁体系需在温度20~30℃、相对湿度60%~70%条件下养护7~14天，确保胶凝反应充分。
4. 干燥定型：养护后需缓慢干燥至含水率≤12%，防止开裂变形。

五、木丝格科技的技术特色

木丝格科技在木丝吸音板领域形成了若干差异化技术积累：

• 木丝形态调控技术：自主设计的刨丝设备可稳定产出宽厚比5~10、长径比适中的木丝，保证孔隙结构的均匀性和可重复性。
• 低返卤菱镁配方体系：通过摩尔比优化与抗返卤添加剂复配，解决传统菱镁制品在高湿环境下的表面泛霜问题。
• 梯度容重结构设计：针对宽频吸声需求，开发了表层容重低（400~450 kg/m³）、芯层容重高（500~550 kg/m³）的梯度结构板材，在250Hz~4000Hz范围内实现较平坦的吸声曲线。
• 环保型胶凝体系：部分产品线采用水泥-矿物掺合料复合体系替代菱镁水泥，消除氯离子迁移风险，适配对环保要求更严格的室内声学工程。

六、

木丝吸音板的性能本质上是配方设计与孔隙结构协同作用的结果。理解吸声原理有助于合理选择板厚、容重和安装空腔，而掌握配方体系则是保证产品一致性、耐久性和环保性的基础。木丝格科技通过在这一细分领域的持续研发，为不同声学场景提供了从材料配方到结构设计的系统解决方案。片面的“配方比例”无法替代系统的工艺控制——真正决定木丝吸音板品质的，是对原料、配比、成型与养护全链条的精细化管理。
